Descrizione prodotto
Riparo scorrevole per tornio parallelo progettato per proteggere l’operatore dagli organi in movimento del mandrino autocentrante. Si fissa sulla testa della macchina e crea una barriera contro il contatto diretto con le parti in rotazione, la proiezione di trucioli e gli schizzi di liquido lubrorefrigerante. Lo schermo scorrevole offre un ampio campo visivo ed è disponibile in tre dimensioni, per mandrini fino a 800-900 mm. Il riparo è completo di microinterruttore di sicurezza.
Caratteristiche
Il sistema di protezione è composto da staffe di ancoraggio con ampia regolazione verticale, da un carrello scorrevole di supporto della protezione mobile e da una guida portante in estruso di alluminio. Il sistema di scorrimento utilizza guide e cuscinetti temprati-rettificati collocati in posizione interna protetta.
La struttura dello schermo è realizzata in tubolare di acciaio e alluminio. Lo schermo è in materiale plastico antiurto-antiolio di grande spessore. La forma avvolgente protegge la zona del mandrino mantenendo visibilità sull’area di lavoro.
Il riparo integra un microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Sono previste tre misure: per mandrini da 400-500 mm, 600-700 mm e 800-900 mm, con peso rispettivamente di 26,6 kg, 27,7 kg e 28,8 kg.
In sintesi
- Fissaggio sulla testa della macchina
- Schermo in materiale plastico antiurto-antiolio
- Struttura in tubolare di acciaio e alluminio
- Guida portante in estruso di alluminio
- Microinterruttore di sicurezza con 2 contatti NC
- Diametro mandrino 400-500 mm, 600-700 mm o 800-900 mm
- Peso 26,6 kg, 27,7 kg o 28,8 kg
Applicazioni pratiche
- uso su tornio parallelo con mandrino autocentrante
- impiego su macchine con proiezione di trucioli
- uso su lavorazioni con liquido lubrorefrigerante
- attività su torni con mandrini fino a 800-900 mm
Ambito di utilizzo
torno parallelo
Scheda tecnica
| Fissaggio |
Sulla testa della macchina |
| Schermo |
Scorrevole, in materiale plastico antiurto-antiolio di grande spessore |
| Struttura |
Tubolare di acciaio e alluminio |
| Guida |
In estruso di alluminio con sistema di scorrimento, guide e cuscinetti temprati-rettificati in posizione interna protetta |
| Supporto |
Carrello scorrevole di supporto protezione mobile |
| Staffe |
Di ancoraggio con ampia regolazione verticale |
| Microinterruttore |
Di sicurezza ad azionatore separato con 2 contatti NC |
| Diametro mandrino |
400-500 mm, 600-700 mm o 800-900 mm |

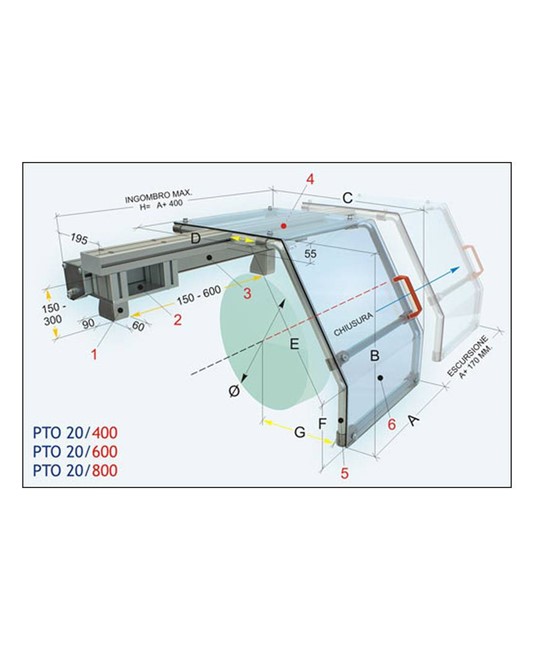

| Misura A |
450 mm |
| Misura B |
430 mm, 520 mm o 640 mm |
| Misura C |
655 mm, 855 mm o 1065 mm |
| Misura D |
480 mm, 640 mm o 800 mm |
| Misura E |
350 mm, 430 mm o 530 mm |
| Misura F |
125 mm, 150 mm o 180 mm |
| Misura G |
280-540 mm, 320-740 mm o 370-950 mm |
| Peso |
26,6 kg, 27,7 kg o 28,8 kg |
Domande frequenti
Quale misura devo scegliere per il diametro del mio mandrino?
La scelta va fatta in base al diametro del mandrino:
- 400-500 mm
- 600-700 mm
- 800-900 mm
Il riparo è disponibile in tre dimensioni corrispondenti a questi intervalli.
È predisposto per il collegamento a un circuito di sicurezza macchina?
Sì, è completo di microinterruttore di sicurezza ad azionatore separato con 2 contatti NC. Questo è il dato utile da verificare rispetto al circuito della macchina su cui va installato.
Protegge anche da trucioli e liquido lubrorefrigerante?
Sì, il riparo protegge dalla proiezione di trucioli e di liquido lubrorefrigerante, oltre a schermare il contatto diretto con il mandrino autocentrante e i suoi organi in rotazione.
Va bene per mandrini oltre 900 mm di diametro?
No, le misure disponibili arrivano fino a mandrini da 800-900 mm. Oltre questo intervallo non è indicata una versione dedicata.
