Descrizione prodotto

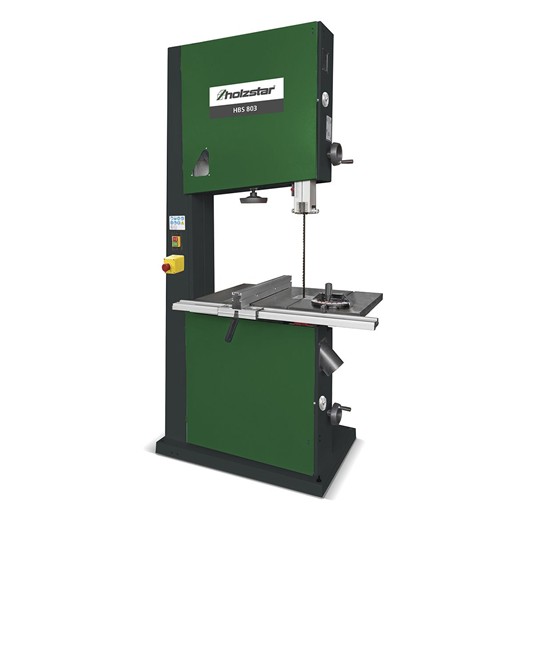

Sega a nastro verticale per lavorazioni con tavola in ghisa inclinabile da 0° a +45°. La macchina ha struttura con basamento in lamiera d'acciaio, guida parallela in alluminio regolabile e due bocchette di aspirazione. La regolazione dell'altezza di taglio avviene tramite manopola e cremagliera con scala millimetrica. Sono disponibili tre varianti con motore 400 V ~ 50 Hz da 3,5 kW, 4 kW e 4,5 kW.
Caratteristiche
La macchina è costruita con un solido basamento in lamiera d'acciaio. La tavola è in ghisa, con superficie rettificata, montata su supporto bilanciato e inclinabile da 0° a +45° per lavorazioni angolate.
La regolazione rapida dell'altezza di taglio avviene con manopola e cremagliera dotata di scala millimetrica. La guida parallela in alluminio è regolabile. I volani sono in ghisa con rivestimento in gomma e spazzole raschiatrucioli.
La dotazione comprende protezione lama, lama e guida parallela. Sono presenti due bocchette di aspirazione da 120 mm.
Le tre varianti coprono diametro volano da 610 a 810 mm, larghezza massima di taglio senza guida da 600 a 800 mm, altezza massima di taglio a 90° da 430 a 470 mm e peso da 230 a 365 kg.
In sintesi
- Tavola in ghisa rettificata inclinabile da 0° a +45°
- Guida parallela in alluminio regolabile
- Volani in ghisa con rivestimento in gomma
- Spazzole raschiatrucioli
- Due bocchette di aspirazione Ø 2x120 mm
- Motore 400 V ~ 50 Hz da 3,5 kW, 4 kW o 4,5 kW
- Lunghezza lama 4590 mm, 5020 mm o 5610 mm
Applicazioni pratiche
- uso per tagli verticali con guida parallela
- uso per tagli angolati con tavola inclinata fino a +45°
- attività che richiedono regolazione millimetrica dell'altezza di taglio
- impiego su postazioni con collegamento ad aspirazione trucioli
Scheda tecnica
| Struttura |
Macchina con solido basamento in lamiera d'acciaio |
| Tavola |
In ghisa, rettificata, su supporto bilanciato |
| Inclinazione tavola |
Da 0° a +45° |
| Regolazione altezza |
Tramite manopola e cremagliera con scala millimetrica |
| Guida parallela |
In alluminio regolabile |
| Volani |
In ghisa con rivestimento in gomma e spazzole raschiatrucioli |
| Aspirazione |
Due bocchette, diametro 2x120 mm |
| Dotazione |
Protezione lama, lama, guida parallela |
| Diametro volano |
610 mm, 710 mm o 810 mm |
| Larghezza taglio con guida |
410 mm, 415 mm o 420 mm |
| Larghezza taglio senza guida |
600 mm, 700 mm o 800 mm |
| Altezza taglio 90° |
430 mm o 470 mm |
| Altezza taglio 45° |
258 mm o 285 mm |
| Velocità di taglio |
1080 rpm |
| Lunghezza lama |
4590 mm, 5020 mm o 5610 mm |
| Dimensione tavola |
630x480x920 mm, 640x500x940 mm o 640x500x1.050 mm |
| Potenza motore |
400 V ~ 50 Hz, 3.5 kW, 4 kW o 4.5 kW |
| Dimensioni |
11.00x800x2.150 mm, 12.00x800x2.250 mm o 1.300x800x2.500 mm |
| Peso |
230 kg, 308 kg o 365 kg |
Domande frequenti
Quale differenza c'è tra le varianti da 3,5 kW, 4 kW e 4,5 kW?
Cambiano potenza motore e capacità dimensionali della macchina. La versione da 3,5 kW ha volano da 610 mm, larghezza massima senza guida 600 mm e peso 230 kg; la 4 kW sale a volano 710 mm, larghezza 700 mm e peso 308 kg; la 4,5 kW arriva a volano 810 mm, larghezza 800 mm, altezza di taglio a 90° di 470 mm e peso 365 kg.
La tavola si può inclinare per eseguire tagli angolati?
Sì, la tavola è inclinabile da 0° a +45°. L'altezza massima di taglio a 45° è 258 mm nelle varianti da 3,5 kW e 4 kW, e 285 mm nella variante da 4,5 kW.
Si può collegare a un impianto di aspirazione?
Sì, la macchina ha due bocchette di aspirazione con diametro 2x120 mm. Questo dato va verificato con i diametri del tuo impianto o dei raccordi disponibili.
La guida parallela è inclusa o va acquistata a parte?
La guida parallela è inclusa nella dotazione di serie. In dotazione sono presenti anche protezione lama e lama.
