Descrizione prodotto

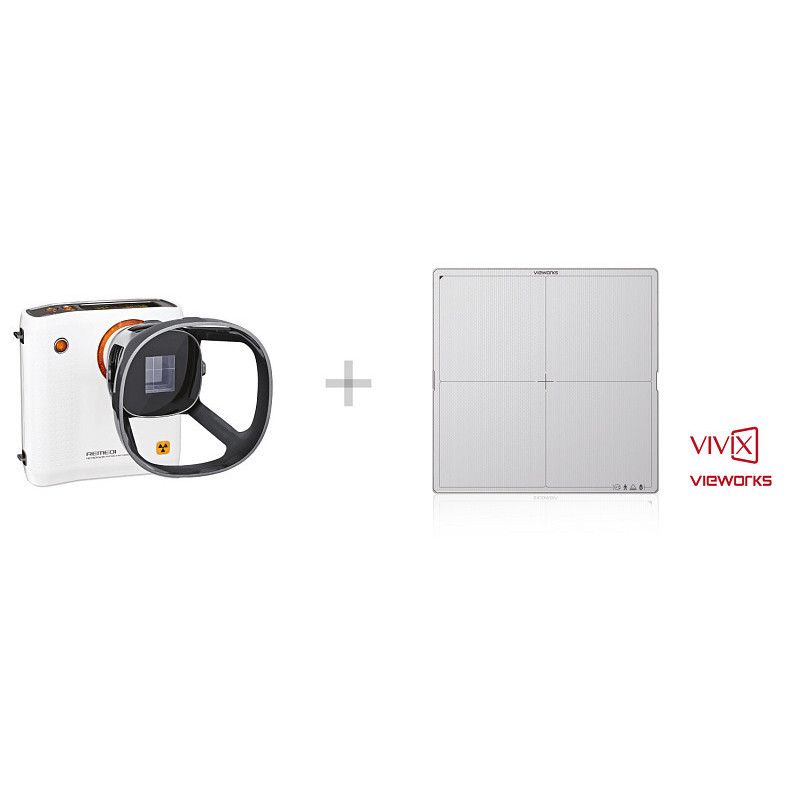

Set camera raggi X portatile composto da camera, rilevatore e laptop con software, pensato per personale qualificato e addestrato che deve produrre immagini diagnostiche dell’intero corpo su pazienti adulti e pediatrici. Il sistema è indicato quando non è sicuro o pratico spostare il paziente dal letto o quando serve un’immagine radiografica con urgenza. L’impostazione richiede meno di 1 minuto, con acquisizione dell’immagine in meno di 3 secondi e connettività wireless integrata.
Caratteristiche
La camera raggi X lavora in modalità continua, con intervallo di esposizione da 0,06 a 2,0 secondi, macchia focale da 0,4 mm e tubo da 40 a 70 kV / 2 a 6 mA. Il campo di radiazione simmetrica massimo è 286,7 x 286,7 mm a SID 1000 mm, mentre l’estensione del fascio è 63,1 x 63,1 mm a SID 220 mm. La potenza in uscita è 420 W.
Il sistema integra un collimatore ad aree attive regolabili e una funzione Beam guidata da LED e laser per identificare con precisione l’area di esposizione. La batteria ricaricabile della camera è da 22,2 V / 1.800 mAh. Le dimensioni della camera sono 165,3 x 176 x 255,6 mm, con peso di 2,4 kg.
Il rilevatore usa tecnologia a-Si TFT, con passo pixel di 140 µm, matrice 3072 x 3072 pixel e risoluzione spaziale di 3,5 lp/mm. Produce immagini da 43 x 43 cm e acquisisce in 3 secondi. Supporta interfaccia dati Gigabit Ethernet e IEEE 802.11 n/ac, oltre a interfaccia generatore in modalità DR Trigger o AED.
L’alimentazione del rilevatore è affidata a 2 batterie agli ioni di litio da 3400 mAh, con autonomia dichiarata di 16 ore. Le dimensioni sono 46 x 46 x 1,5 cm, il peso è 3,45 kg e la protezione contro polvere e acqua è IP67.
In sintesi
- Set composto da camera raggi X, rilevatore e laptop con software
- Tempo di esposizione 0,06-2,0 sec
- Macchia focale 0,4 mm
- Tubo raggi X 40-70 kV / 2-6 mA
- Acquisizione immagini in 3 secondi
- Rilevatore 43x43 cm con matrice 3072x3072 pixel
- Protezione rilevatore IP67
Applicazioni pratiche
- uso in pronto soccorso per imaging rapido al letto del paziente
- attività in casa di riposo con pazienti difficili da spostare
- impiego in UTIN per acquisizioni su pazienti pediatrici
- uso in UTI per immagini radiografiche urgenti
- attività in sala operatoria
- impiego in stanza di isolamento a pressione negativa
Ambito di utilizzo
pronto soccorso
checkup medico
casa di riposo
utin
uti
ortopedia
medicina respiratoria
sala operatoria
Scheda tecnica
| Composizione set |
Camera raggi X, rilevatore, laptop con software |
| Tipologia |
Camera raggi X portatile |
| Utilizzo pazienti |
Adulti e bambini |
| Modalità funzionamento |
Continua |
| Tempo esposizione |
0,06-2,0 sec |
| Macchia focale |
0,4 mm |
| Campo radiazione max |
286,7x286,7 mm a SID 1000 mm |
| Estensione fascio |
63,1x63,1 mm a SID 220 mm |
| Tubo raggi X |
40-70 kV / 2-6 mA |
| Potenza uscita |
420 W |
| Alimentazione camera |
100-240 VA, 50/60 Hz, 1,5 A |
| Batteria camera |
CC 22,2 V / 1.800 mAh |
| Dimensioni camera |
165,3x176x255,6 mm |
| Peso camera |
2,4 kg |
| Protezione elettrica |
Classe II, tipo B |
| Tecnologia rilevatore |
a-Si TFT |
| Passo pixel |
140 µm |
| Matrice pixel |
3072x3072 pixel |
| Risoluzione spaziale |
3,5 lp/mm |
| Dimensioni immagini |
43x43 cm |
| Tempo acquisizione |
3 secondi |
| Interfaccia dati |
Gigabit Ethernet, IEEE 802.11 n/ac |
| Interfaccia generatore |
Modalità DR Trigger / Modalità AED |
| Intervallo tensione |
40-150 kVp |
| Batterie rilevatore |
2 batterie agli ioni di litio da 3400 mAh |
| Autonomia rilevatore |
16 ore |
| Potenza rilevatore |
Normale max. 24 W, in carica max. 80 W |
| Dimensioni rilevatore |
46x46x1,5 cm |
| Peso rilevatore |
3,45 kg |
| Protezione polvere acqua |
IP67 |
| Connettività |
Wireless integrata |
| Impostazione |
Meno di 1 minuto |
| Tempo immagine |
Meno di 3 secondi |
| Guida esposizione |
Beam guidato da LED e laser |
| Collimatore |
Ad aree attive regolabili |
Domande frequenti
Si può usare direttamente al letto del paziente?
Sì. La configurazione portatile è indicata quando non è sicuro o pratico spostare il paziente dal letto e quando serve un’immagine radiografica con urgenza.
È adatto anche a pazienti pediatrici?
Sì. Il sistema è utilizzabile sia per adulti sia per bambini e consente l’acquisizione di immagini diagnostiche dell’intero corpo.
Può essere impiegato in terapia intensiva o in sala operatoria?
Sì. Tra i campi di applicazione dichiarati rientrano UTI, UTIN e sala operatoria, oltre a pronto soccorso, ortopedia e medicina respiratoria.
Il rilevatore può collegarsi anche in rete wireless?
Sì. Il rilevatore supporta interfaccia dati Gigabit Ethernet e IEEE 802.11 n/ac, mentre il sistema dispone anche di connettività wireless integrata.
Il rilevatore è compatibile con modalità DR Trigger e AED?
Sì. L’interfaccia generatore raggi X supporta entrambe le modalità: DR Trigger e AED.
È indicato solo per alcune aree anatomiche o per l’intero corpo?
È indicato per l’intero corpo. Sono incluse acquisizioni di torace, area pelvica, addome, mani e testa nei pazienti adulti.
