Descrizione prodotto

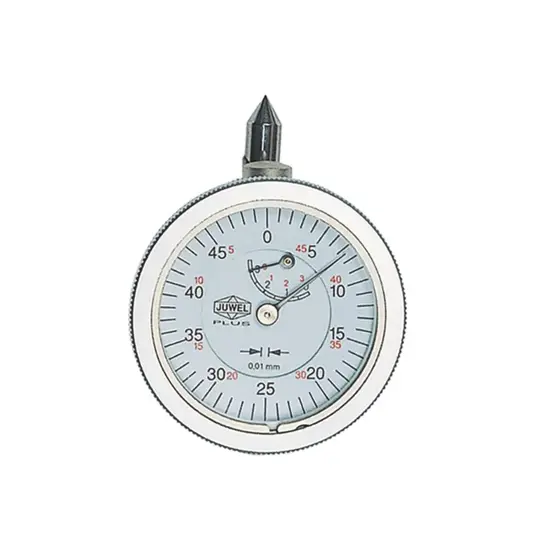

Strumento di controllo per alberi a gomito adatto all’accertamento di flessioni durante le operazioni di verifica. Inserito tra due gomiti dell’albero montato, consente di rilevare a ogni rotazione di 180° l’eventuale presenza di bronzine non perfettamente allineate. È fornito completo di comparatore, accessori di estensione e astuccio di legno.
Caratteristiche
Il controllo avviene posizionando lo strumento tra due gomiti dell’albero montato. A ogni rotazione di 180° è possibile rilevare eventuali anomalie legate al disallineamento delle bronzine.
Il comparatore ha lettura di 1/100 di mm, pari a 0,01 mm. Durante la rotazione rimane in posizione orizzontale con quadrante rivolto verso l’alto, mediante apposito contrappeso.
La dotazione comprende comparatore, aste di prolungamento, puntalini e contrappeso. Lo strumento è fornito in astuccio di legno ed è disponibile con campo di misura 45÷150, 60÷300 oppure 60÷500.
In sintesi
- Lettura comparatore 0,01 mm
- Campo di misura 45÷150, 60÷300 o 60÷500
- Comparatore mantenuto in posizione orizzontale con contrappeso
- Dotazione con aste di prolungamento e puntalini
- Fornito in astuccio di legno
- Predisposizione uscita dati: no
Applicazioni pratiche
- controllo di alberi a gomito montati
- verifica di flessioni su alberi a gomito
- controllo dell’allineamento delle bronzine
Ambito di utilizzo
controllo alberi a gomito
accertamento flessioni
verifica allineamento bronzine
Scheda tecnica
| Campo di misura |
45÷150 o 60÷300 o 60÷500 |
| Lettura comparatore |
0,01 mm |
| Dotazione |
Comparatore, aste di prolungamento, puntalini e contrappeso |
| Custodia |
Astuccio di legno |
| Posizione comparatore |
Orizzontale, con quadrante rivolto verso l’alto durante la rotazione |
Domande frequenti
Quale variante di campo di misura posso scegliere?
Sono disponibili tre varianti: 45÷150, 60÷300 e 60÷500. La scelta dipende dal campo di misura richiesto per il controllo dell’albero a gomito.
Il prodotto è già completo per l’uso o richiede accessori separati?
È fornito completo di comparatore, aste di prolungamento, puntalini e contrappeso. È incluso anche l’astuccio di legno per la custodia.
Consente l’uscita dati per collegamento a sistemi esterni?
No, la predisposizione per uscita dati non è presente.
