Descrizione prodotto

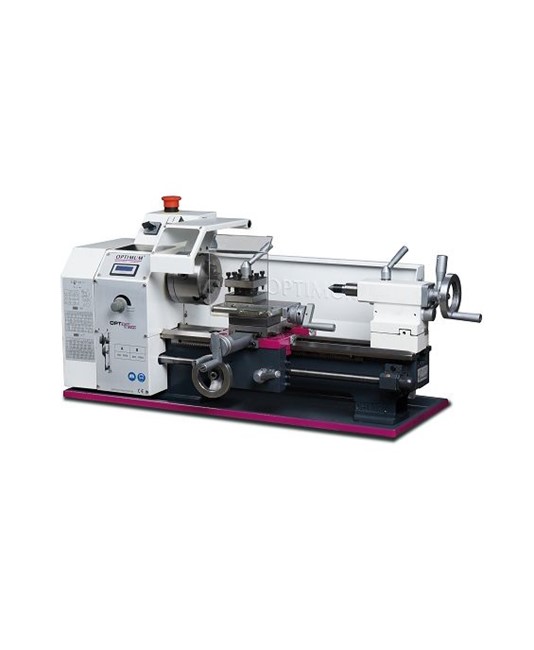

Tornio da banco con visualizzazione digitale e regolazione continua del numero di giri, adatto a lavorazioni che richiedono controllo preciso della rotazione e dell'avanzamento. Il modello TU 2004 V ha bancale prismatico in ghisa con nervature di rinforzo, guide temprate e rettificate e avanzamento automatico longitudinale. La macchina integra rotazione destra-sinistra dal pannello di comando, contropunta spostabile per tornitura conica e display digitale per il numero di giri.
Caratteristiche
Il bancale è in ghisa, con struttura prismatica, nervature di rinforzo, tempra a induzione e rettifica di precisione. Anche le guide del bancale sono temprate e rettificate. Il naso mandrino è temprato e ha precisione di rotazione concentrica inferiore a 0,009 mm; l'autocentrante a tre griffe in dotazione, da Ø 100 mm, ha precisione di rotazione concentrica inferiore a 0,04 mm.
Il mandrino lavora a 150-2500 rpm con 2 velocità regolabili elettronicamente e visualizzazione digitale del numero di giri. L'albero mandrino principale è temprato e montato su cuscinetti a rulli conici di precisione. La vite conduttrice è montata su due cuscinetti e consente l'avanzamento automatico longitudinale da 0,1 a 0,2 mm/giro.
La macchina gestisce filettature metriche in 14 passi da 0,4 a 3,5 mm/giro e filettature in pollici in 12 passi da 44 a 8 fil/1", grazie al set ingranaggi cambio. La contropunta si può spostare per tornitura conica; contropunta-cannotto e volantino hanno divisione fine regolabile di 0,02 mm.
Tra le dotazioni sono inclusi contropunte fisse CM2-CM3, parete paraspruzzi con vasca raccogli-trucioli, portautensili a 4 scomparti e chiavi di servizio. Sono presenti interruttore di emergenza, relè di minima tensione e protezione autocentrante.
In sintesi
- Bancale prismatico in ghisa con nervature di rinforzo
- Guide bancale temprate e rettificate
- Velocità mandrino 150-2500 rpm
- Autocentrante a 3 griffe Ø 100 mm
- Distanza tra le punte 300 mm
- Diametro tornibile su bancale 200 mm
- Peso 61 kg
Applicazioni pratiche
- lavorazioni di tornitura da banco
- esecuzione di filettature metriche
- esecuzione di filettature in pollici
- tornitura conica con contropunta spostabile
- lavorazioni con avanzamento automatico longitudinale
Scheda tecnica
| Visualizzazione |
Display digitale per il numero di giri |
| Regolazione giri |
Continua, con 2 velocità regolabili elettronicamente |
| Bancale |
Prismatico in ghisa con nervature di rinforzo, temprato per induzione e rettificato di precisione |
| Guide bancale |
Temprate e rettificate |
| Naso mandrino |
Temprato, precisione di rotazione concentrica < 0,009 mm |
| Mandrino principale |
Albero temprato, montato su cuscinetti a rulli conici di precisione |
| Attacco centraggio |
Cilindrico |
| Autocentrante |
A tre griffe Ø 100 mm, precisione di rotazione concentrica < 0,04 mm |
| Avanzamento |
Automatico longitudinale 0,1 - 0,2 mm/giro |
| Rotazione |
Destra-sinistra innestabile dal pannello di comando |
| Vite conduttrice |
Montata su due cuscinetti |
| Filettatura metrica |
14 passi, 0,4 - 3,5 mm/giro |
| Filettatura pollici |
12 passi, 44 - 8 fil/1" |
| Contropunta |
Spostabile per tornitura conica |
| Divisione fine |
0,02 mm su contropunta-cannotto e volantino |
| Potenza motore |
600 W |
| Alimentazione |
230 V ~ 50 Hz |
| Altezza punte |
100 mm |
| Distanza punte |
300 mm |
| Diametro su bancale |
200 mm |
| Diametro su slitta |
110 mm |
| Larghezza bancale |
100 mm |
| Velocità mandrino |
150-2500 rpm |
| Cono mandrino |
CM3 |
| Passaggio barra |
Ø 21 mm |
| Passaggio autocentrante |
20 mm |
| Corsa slitta superiore |
55 mm |
| Corsa slitta trasversale |
75 mm |
| Altezza attacco |
12 mm max per portautensili |
| Cono contropunta |
CM2 |
| Corsa contropunta |
65 mm |
| Dimensioni |
830x425x360 mm |
| Peso |
61 kg |
| Dotazione |
Contropunte fisse CM2-CM3, parete paraspruzzi e vasca raccogli-trucioli, portautensili a 4 scomparti, set ingranaggi cambio, chiavi di servizio |
| Basamento |
Opzionale |
Domande frequenti
Il basamento è incluso oppure va acquistato a parte?
Il basamento è opzionale. La dotazione comprende autocentrante a tre griffe Ø 100 mm, contropunte fisse CM2-CM3, parete paraspruzzi con vasca raccogli-trucioli, portautensili a 4 scomparti, set ingranaggi cambio e chiavi di servizio.
Questo tornio permette sia filettature metriche sia in pollici?
Sì. Gestisce 14 passi metrici da 0,4 a 3,5 mm/giro e 12 passi in pollici da 44 a 8 fil/1", grazie al set ingranaggi cambio.
Posso lavorare pezzi con diametro superiore a 200 mm sul bancale?
No. Il diametro tornibile su bancale è 200 mm; sulla slitta trasversale il diametro tornibile scende a 110 mm.
Qual è la lunghezza massima lavorabile tra le punte?
La distanza tra le punte è 300 mm. Per pezzi più lunghi serve una macchina con capacità superiore.
Quali coni sono previsti per mandrino e contropunta?
Il cono mandrino è CM3 e il cono contropunta è CM2. In dotazione sono presenti contropunte fisse CM2-CM3.
