Descrizione prodotto

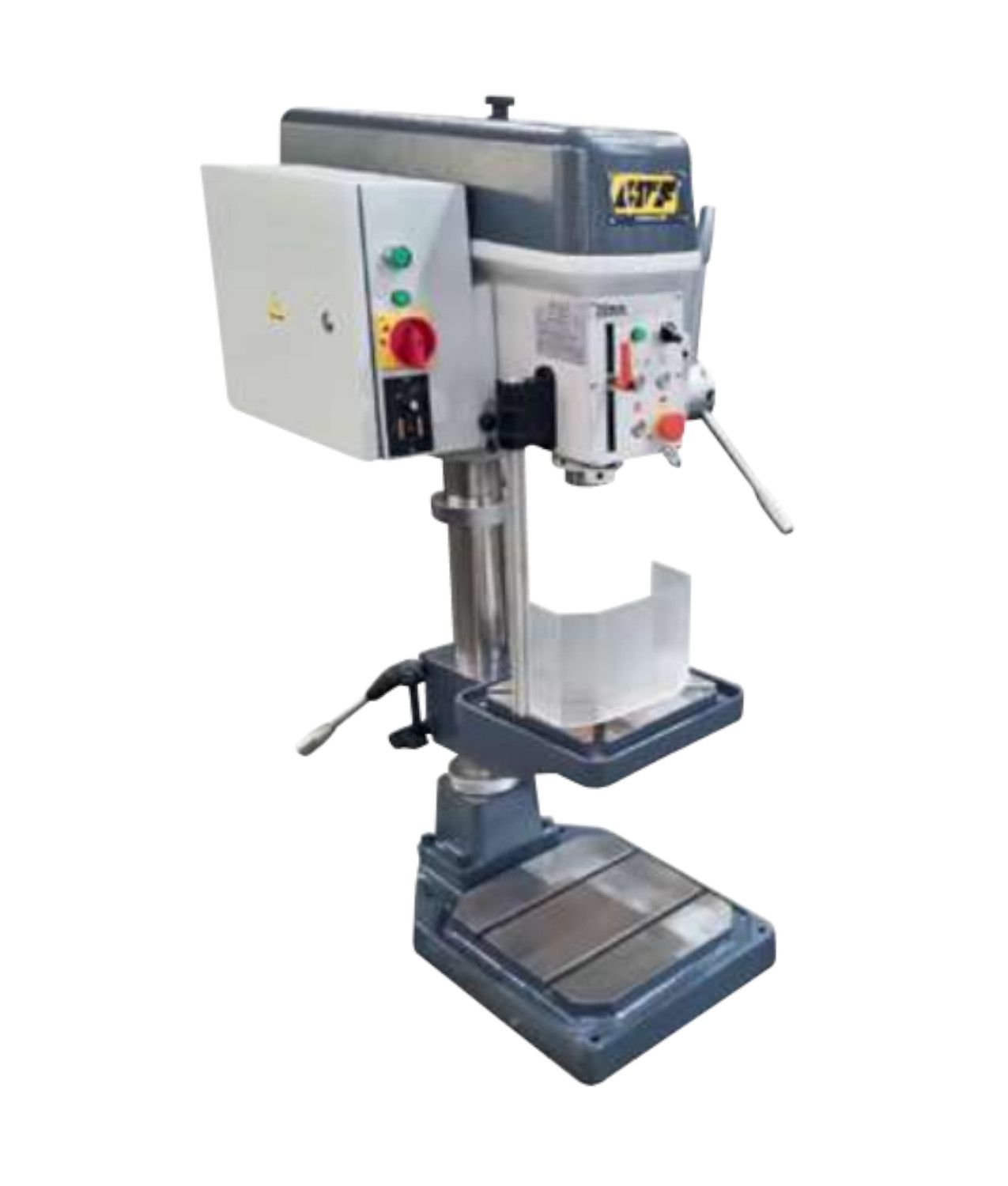

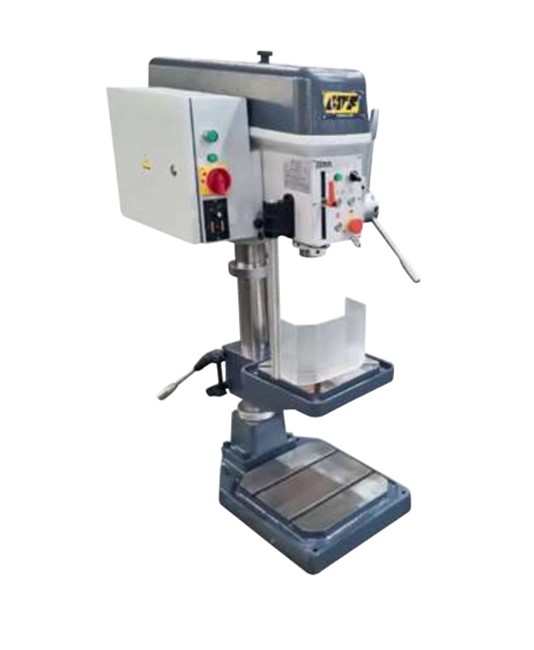

Trapano da banco con avanzamento automatico per lavorazioni di foratura e maschiatura, disponibile in due varianti con capacità massima Ø 16 mm oppure Ø 20 mm. La macchina adotta attacco conico CM2-B16, mandrino autoserrante B16 da 1 a 16 mm e tavola porta pezzi orientabile a 360° sull'asse della colonna. L'alimentazione è 400 V trifase e la dotazione comprende lampada a led per l'illuminazione dell'area di lavoro.
Caratteristiche
La trasmissione delle velocità avviene tramite cinghie trapezoidali. La discesa automatica del cannotto è comandata da un servomotore, con velocità di avanzamento regolabile elettronicamente e valore massimo di 110 mm/min. È presente anche il dispositivo di maschiatura a trazione.
La versione con capacità di foratura Ø 16 mm offre capacità massima di maschiatura M10, corsa cannotto manuale/automatica di 100/75 mm, 5 velocità e campo giri mandrino da 480 a 4.100 rpm. La tavola misura 265x285 mm, la colonna ha diametro 70 mm, la potenza motore è 0,75 kW e il peso è 153 kg.
La versione con capacità di foratura Ø 20 mm arriva a maschiatura M14, con corsa cannotto manuale/automatica di 135/75 mm, 5 velocità e giri mandrino da 340 a 2.210 rpm. La tavola misura 300x320 mm, con cave a T da 14, la colonna ha diametro 85 mm, la potenza motore è 1,1 kW e il peso è 183 kg.
In sintesi
- Tavola rotante a 360° sull'asse della colonna
- Mandrino autoserrante B16 da 1 a 16 mm
- Attacco conico CM2-B16
- Discesa automatica del cannotto comandata da servomotore
- Velocità di avanzamento regolabile elettronicamente
- Alimentazione 400 V - 3 Ph
- Capacità foratura massima Ø 16 mm o Ø 20 mm
Applicazioni pratiche
- foratura da banco di pezzi meccanici
- maschiatura su postazione fissa
- lavorazioni su tavola porta pezzi orientabile
- impiego su banco in officina meccanica
Scheda tecnica
| Tavola |
Rotazione a 360° sull'asse della colonna |
| Cambio velocità |
Tramite cinghie trapezoidali |
| Maschiatura |
Dispositivo di maschiatura a trazione |
| Discesa cannotto |
Automatica, comandata da servomotore |
| Avanzamento |
Velocità regolabile elettronicamente |
| Lampada |
A led |
| Attacco conico |
CM2-B16 |
| Mandrino |
Autoserrante B16, 1-16 mm |
| Capacità foratura |
Ø 16 mm o Ø 20 mm |
| Capacità maschiatura |
M10 o M14 |
| Attacco mandrino |
CM 2 |
| Corsa cannotto |
100 / 75 mm oppure 135 / 75 mm, manuale / automatico |
| Velocità |
5 |
| Giri mandrino |
480-4.100 rpm oppure 340-2.210 rpm |
| Velocità avanzamento |
Max 110 mm/min |
| Diametro colonna |
70 mm o 85 mm |
| Dimensioni tavola |
265x285 mm o 300x320 mm |
| Cave a T |
14 |
| Distanza tavola-mandrino |
320 mm o 360 mm |
| Distanza basamento-mandrino |
600 mm o 670 mm |
| Distanza colonna-mandrino |
193 mm o 240 mm |
| Alimentazione |
400 V - 3 Ph |
| Potenza motore |
0,75 kW o 1,1 kW |
| Dimensioni |
850x540x1280 mm o 990x590x1400 mm |
| Peso |
153 kg o 183 kg |
Domande frequenti
Quale variante scegliere tra Ø 16 mm e Ø 20 mm?
La variante Ø 16 mm arriva a foratura massima Ø 16 mm e maschiatura M10, con motore da 0,75 kW. La variante Ø 20 mm arriva a foratura massima Ø 20 mm e maschiatura M14, con motore da 1,1 kW, tavola più grande da 300x320 mm e colonna da 85 mm.
Posso usare questo trapano per maschiature oltre M10 o M14?
No, la capacità massima di maschiatura dichiarata è M10 per la variante Ø 16 mm e M14 per la variante Ø 20 mm.
Le due varianti hanno la stessa corsa del cannotto automatico?
Sì, entrambe hanno corsa automatica del cannotto di 75 mm. Cambia invece la corsa manuale: 100 mm sulla versione Ø 16 mm e 135 mm sulla versione Ø 20 mm.
