Descrizione prodotto

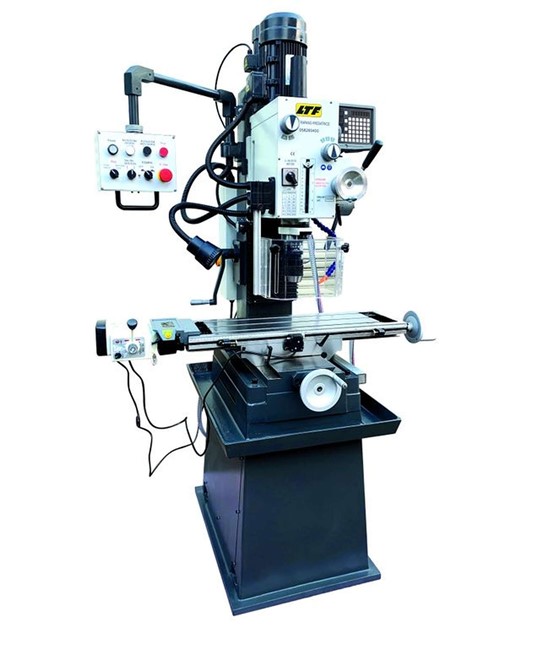

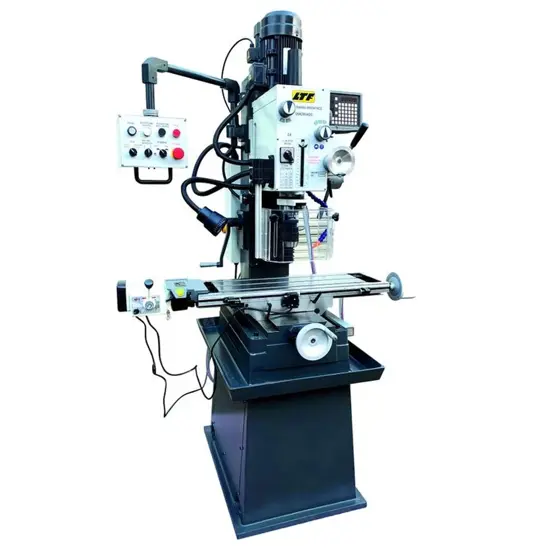

Trapano fresatrice universale da banco per lavorazioni di foratura, fresatura e maschiatura, con visualizzatore di quote digitale sui tre assi X, Y e Z. Integra un cambio a 12 velocità, un motore elettrico a 2 velocità e una tavola a croce da 800x240 mm. La macchina dispone di avanzamento motorizzato dell'asse X, avanzamento automatico del cannotto e impianto di refrigerazione. Il basamento con vasca raccogli-trucioli completa una struttura da 480 kg.
Caratteristiche
La trasmissione utilizza ingranaggi rettificati in bagno d'olio e lavora con 12 velocità in configurazione 2x6. Il mandrino copre un campo di rotazione da 75 a 3.200 rpm. La testa è inclinabile di ±45° e la distanza tra mandrino e tavola a croce è di 420 mm.
La tavola a croce è massiccia, di ampie dimensioni, con scala di lunghezza graduata integrata, regolazione dei fermi di fine corsa e superficie lavorata di precisione con scanalature a T da 14 mm. Le corse dichiarate sono 560 mm in manuale e 480 mm in automatico sull'asse X, 190 mm sull'asse Y e 350 mm sull'asse Z. La colonna con guida a coda di rondine e i lardoni conici regolabili completano il sistema di movimentazione.
Per la lavorazione sono disponibili le funzioni di foratura e maschiatura, con avanzamento automatico del cannotto da 0,1 a 0,18 e 0,26 mm/giro, oltre all'avanzamento fine tramite mezzo volantino. Il pannello di controllo gestisce fresatura e maschiatura, rotazione mandrino, pompa refrigerante e interruttore di emergenza. La dotazione comprende attacco conico per mandrino CM4-B16, riduzioni CM4-3 e CM3-2, asta di trazione M16 e mandrino autoserrante B16 da 1 a 16 mm.
In sintesi
- Visualizzatore di quote digitale sui 3 assi X-Y-Z
- Cambio a 12 velocità, configurazione 2x6
- Numero giri mandrino 75-3.200 rpm
- Tavola porta pezzi 800x240 mm
- Capacità max foratura acciaio 32 mm
- Inclinazione testa ±45°
- Peso 480 kg
Applicazioni pratiche
- uso in lavorazioni di foratura su acciaio fino a 32 mm
- uso in foratura continua su acciaio fino a 28 mm
- uso in fresatura a spianare fino a 63 mm
- uso con frese a candela fino a 28 mm
- uso in maschiatura con comando dedicato
- uso in lavorazioni con testa inclinata fino a ±45°
Scheda tecnica
| Tipologia |
Trapano fresatrice da banco universale |
| Visualizzatore |
Digitale sui 3 assi X-Y-Z |
| Cambio velocità |
12 velocità, configurazione 2x6 |
| Motore |
Elettrico a 2 velocità |
| Potenza motore |
1,1/1,5 kW |
| Alimentazione |
400 V 3Ph |
| Numero giri |
75-3.200 rpm |
| Capacità foratura acciaio |
32 mm |
| Foratura continua acciaio |
28 mm |
| Capacità fresatura |
A spianare fino a 63 mm |
| Fresa a candela |
Dimensione massima 28 mm |
| Funzioni |
Foratura, fresatura e maschiatura |
| Posizionamento Z |
Motorizzato |
| Avanzamento asse X |
Motorizzato di serie, con regolazione continua della velocità, corsa rapida e marcia destra-sinistra |
| Corsa asse X |
560 mm manuale / 480 mm automatica |
| Corsa assi Y-Z |
190 mm / 350 mm |
| Avanzamento cannotto |
Automatico 0,1 - 0,18 - 0,26 mm/giro |
| Avanzamento fine |
Cannotto con mezzo volantino |
| Corsa cannotto |
120 mm |
| Inclinazione testa |
± 45° |
| Colonna |
Con guida a coda di rondine |
| Tavola |
A croce massiccia con scala di lunghezza graduata integrata e regolazione fermi di fine corsa |
| Dimensioni tavola |
800x240 mm |
| Scanalature a T |
14 mm |
| Superficie tavola |
Lavorata di precisione con scanalature a T |
| Lardoni |
Conici regolabili |
| Distanza mandrino-tavola |
420 mm |
| Trasmissione |
Ingranaggi rettificati in bagno d'olio |
| Impianto refrigerante |
Presente, con pompa refrigerante |
| Basamento |
Con vasca raccogli-trucioli |
| Quadro di controllo |
Per fresatura e maschiatura, rotazione mandrino, pompa refrigerante e interruttore di emergenza |
| Dimensioni |
1.250 x 960 x 1.320 mm |
| Peso |
480 kg |
| Dotazione |
Basamento macchina, attacco conico per mandrino CM4-B16, riduzione CM4-3, riduzione CM3-2, asta di trazione M16, mandrino autoserrante B16 1-16 mm, chiave di servizio |
Domande frequenti
Quali attacchi e riduzioni sono inclusi nella dotazione?
Sono inclusi attacco conico per mandrino CM4-B16, riduzione CM4-3, riduzione CM3-2, asta di trazione M16 e mandrino autoserrante B16 da 1 a 16 mm. È una dotazione utile per configurare la macchina con questi attacchi già forniti.
Fino a quale diametro può forare l'acciaio?
La capacità massima di foratura su acciaio è 32 mm. Per la foratura continua su acciaio il valore dichiarato scende a 28 mm.
Può eseguire lavorazioni con la testa inclinata?
Sì, la testa ha un'inclinazione dichiarata di ±45°. Questo permette lavorazioni entro questo intervallo di inclinazione.
Che differenza c'è tra la capacità massima di foratura e la foratura continua su acciaio?
La capacità massima di foratura su acciaio è 32 mm, mentre la capacità di foratura continua su acciaio è 28 mm. Se l'esigenza è una lavorazione continuativa sullo stesso materiale, il riferimento da considerare è 28 mm.
È adatta anche a operazioni di maschiatura oltre alla foratura?
Sì, la macchina integra la funzione di maschiatura e un quadro di controllo dedicato a fresatura e maschiatura. Sono presenti anche il comando della rotazione mandrino e la pompa refrigerante.
